Assemblages de fibres optiques pour les applications de détection
Il existe de nombreuses applications permettant de transmettre de la lumière rayonnée, reflétée ou dispersée à des appareils électroniques à l’aide d’assemblages de fibres optiques, particulièrement si la lumière doit être captée dans des environnements difficiles (tels que les températures élevées, le vide, les radiations, etc.) ou les lieux difficiles d’accès (tels que les moteurs, les puits, etc.), lorsque l’utilisation directe d’appareils électroniques est très limitée en raison des conditions environnementales ou de l’espace disponible. Les assemblages de monofibres ou multifibres sont alors utilisés pour transmettre la lumière aux appareils électroniques, installés dans un endroit « sécuritaire » avec suffisamment d’espace.
Les fibres ou les assemblages de fibres pour les applications de détection offrent les avantages suivants :
- une installation directe dans des environnements difficiles et endroits difficiles d’accès
- ils peuvent être remplacés
- l’électronique est protégée
- un seuil de température élevé
- une taille restreinte
- ils sont flexibles
- des solutions non-conductrices sont disponibles

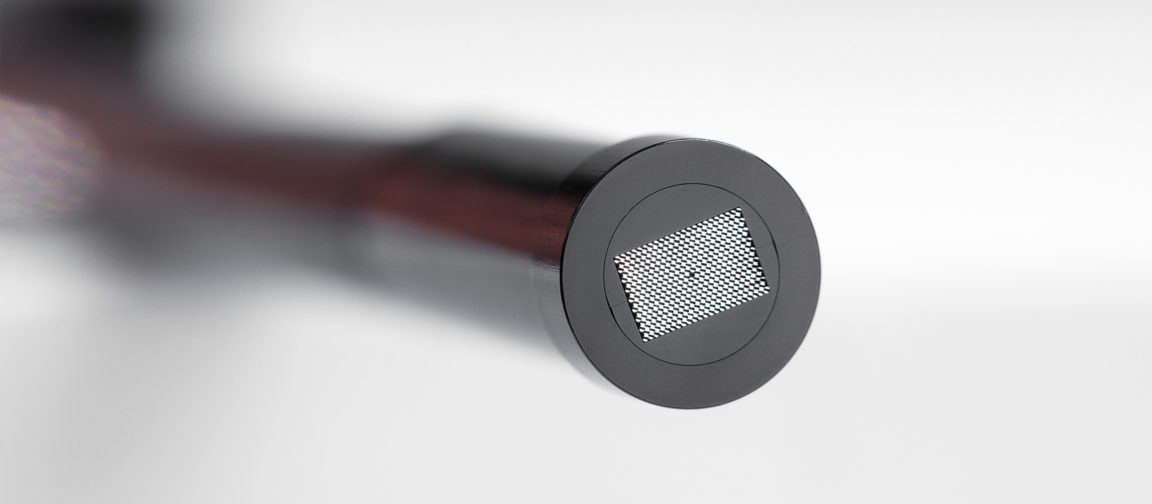

Vous trouverez ci-dessous plusieurs exemples d’utilité d’assemblage de fibres pour les applications de détection les plus exigeantes. La première image met en évidence l’avantage de notre technologie faisceau hexagone fusionné (HFB®) en termes de résistance à la température. Les particularités de la production de HFB permettent d’éviter l’utilisation d’époxy entre les fibres groupées. Cela permet de simplifier les choses — il n’y a rien à part la silice et le métal, c’est pourquoi une pointe HFB peut être utilisée à 600 °C. Dans le cas des applications de détection, chaque photon capté importe, et le HFP permet de collecter environ 15 % de lumière en plus par rapport aux faisceaux epoxiés.
Le schéma suivant reflète l’utilisation d’assemblages de fibres dans des conditions de basse ou haute pression à l’aide d’un assemblage de fibres traversantes, ce qui permet la livraison de lumière depuis et vers un environnement de pression spécial via un assemblage de fibres ininterrompu. Le passe-fils permet de maintenir la pression désirée à l’intérieur de la chambre, alors que l’assemblage de fibres reste flexible de chaque côté du passe-fils.

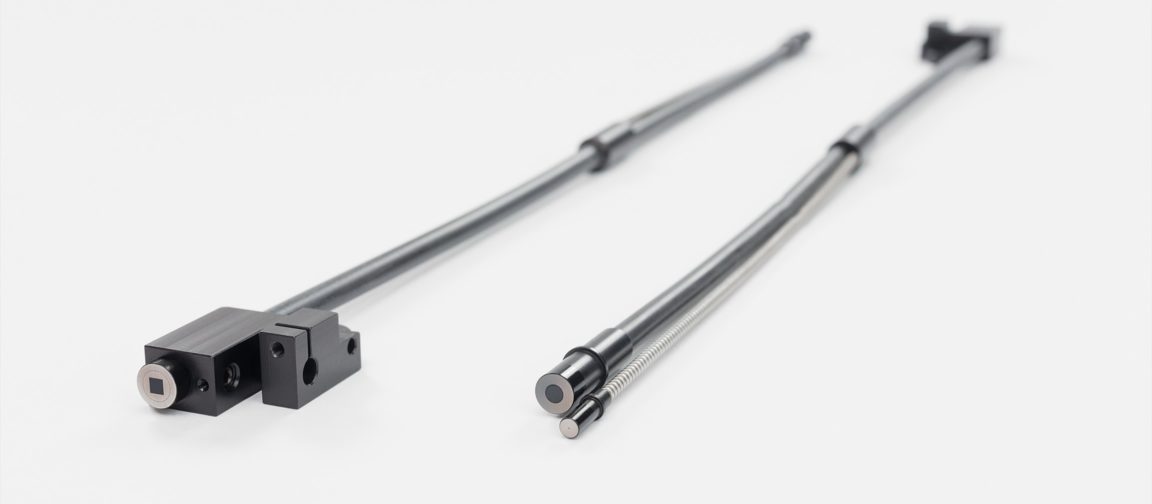

Il existe également des solutions souvent demandées permettant à la lumière d’être transmise depuis et vers un environnement hostile tout en gardant la flexibilité à l’intérieur d’une zone à haute température ou basse pression. L’image ci-dessous représente schématiquement notre assemblage dans les cas où l’assemblage de fibres doit pouvoir résister à 260 °C et garder sa flexibilité.
Les fibres multimode à saut d’indice silice/silice que nous produisons et utilisons dans nos processus de fabrication de l’assemblage de fibres peuvent être utilisées pour :
- UV-Vis
- Vis-NIR
- UV-VIS-NIR
Notre équipe vous aidera à choisir la fibre la plus adaptée aux longueurs d’ondes dont vous avez besoin, avec la possibilité de spécifier la structure de la fibre et les matériaux utilisés, l’épaisseur de la gaine réfléchissante dopée au fluor, et l’ouverture numérique (O. N.) de la fibre, conformément aux spécifications et aux exigences de votre application.
Il existe d’innombrables applications de détection qui utilisent nos assemblages, notamment :
- ignition, combustion et surveillance de flamme
- plusieurs types de centrales électriques
- l’industrie pétrochimique
- la surveillance environnementale et la sécurité publique
- l’agroalimentaire
- l’agriculture
- l’industrie automobile
- l’industrie pharmaceutique
- et bien d’autres
Lightguide est une entreprise intégrée verticalement qui vous offre la liberté de créer un assemblage conçu en collaboration avec nous et parfaitement adapté à votre spectromètre. Lightguide se charge de tout, de la conception à la production, ce qui nous permet de fabriquer et de livrer nos produits dans des délais courts. Nous réalisons toutes les étapes critiques pour le client en interne, y compris :
- conception et R&D
- prototypage
- étirage de fibre
- mécanique de précision
- assemblage et production en série
